电流表的接线方法
作者：admin 点击：次 发布时间：2021-06-10
本节介电流表的接线方法，下期介绍接地电阻测量仪，有兴趣的小伙伴请关注，以便收到文章。
电流计。

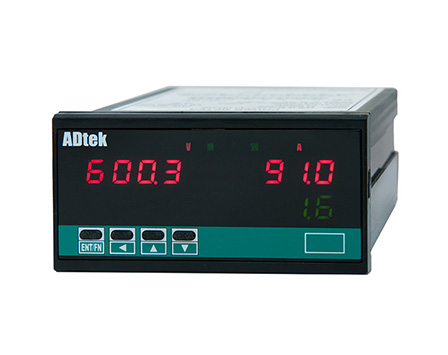

测量电路中电流的仪器称为电流计，图1为只开关板式电流计，表盘上有“a”字样。测量大电流时，以千安为单位的电流计，表盘上有“kA”字样。
电流计也有DC和交流的区别，其接线方式与测量电路串联。
由于电流表与被测电路串联使用，为了不影响电路的工作状态，电流表的内阻一般较小，范围越大，内阻越小，与电压表的内阻相反，电流表决不能用电压表的方法连接。否则，电路几乎短路，电流表通过大电流，电流表烧坏。
直流电流表的接线方式。
接线前，确定电流计的极性。一般来说，表的端子旁边有“+”和“一”的标记，有“+”
号码是电流流入的一端，而一号码是电流流出的一端。接线方式如图2所示。
DC电流表通常是磁电式的，这种仪器的线圈导线和游丝截面很小，只能测量较小的电流。若测量安培电流较大，则应在电流表上并联一个低值电阻，称为分流器。分流器与电路中的负载串联，使通过电流表的电流只是负载电流的一小部分，大部分电流通过分流器。通过这种方式，可以扩大电流表的测量范围。接线方式如图2-2量程较大的DC电流表，一般配有分流器，表盘上注有外部分流器字样。接线时，要检查分流器与电流表盘所示的量程是否一致，如果不一致就不能使用，特别是从外流器接到电流表的定值导线，不能随意乱用，它与仪器配套使用。
第二，交流电流表的接线方式。
与DC电流表不同，交流电流表的测量机构本身的测量范围大于DC电流表。ITI-A型电磁交流电流表常用于电力系统，其测量范围最大为200A，因此在此范围内，电流表可直接与负载串联，接线方式如图3-1所示。
在低压线路中，当负载电流大于电流表的范围时，应使用电流互感器。接线方式如图3-2所示。电流互感器一次绕组与电路中的负载串联，二次绕组与电流表连接。为了便于测量，电流互感器二次绕组的额定电流通常为5A，因此可以使用0~5A的电流表。一般来说，与电流互感器连接在配电盘上的电流表被计算出来，表盘上的刻度数被计算出来，从表盘上直接指示一次电流值。
